PRODUCTS
ヒザ形、ベッド形を用意し
加工シーンを幅広くカバーするCNCフライス盤ラインナップ。
CNCフライス盤
CNCヒザ形フライス盤
CNCヒザ形立フライス盤
ST-NR
CNCヒザ形立フライス盤
AN-SRN/AN-SRN6ATC
CNCヒザ形立フライス盤
R-3VN
CNCヒザ形立フライス盤
R-5VN
CNCヒザ形立フライス盤
VHR-AN
CNCヒザ形立横複合フライス盤
VHR-GN
CNCヒザ形立フライス盤
SV-WN
CNCヒザ形横フライス盤
SP-CHN
ベッド形フライス盤
ATC付CNCベッド形立フライス盤
SMV-10
精度・生産性・操作性の
バランスに優れたＮＣ機

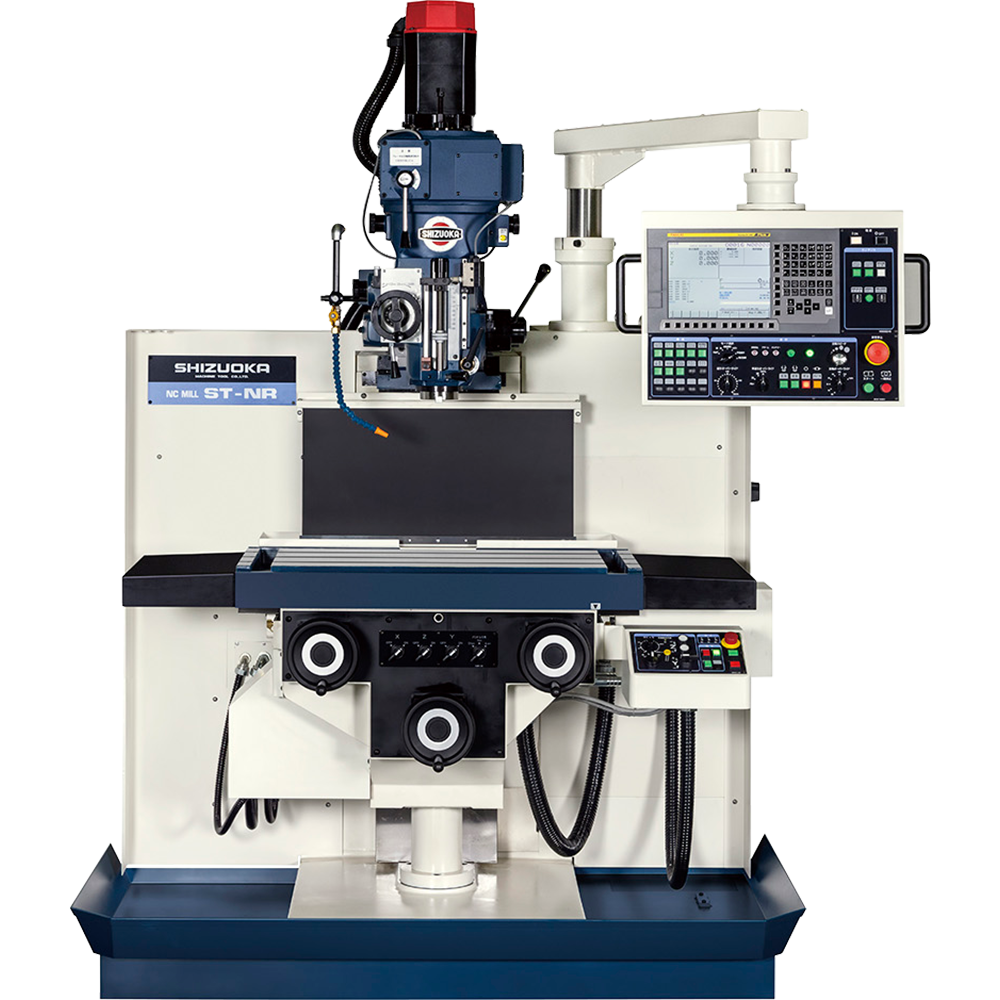

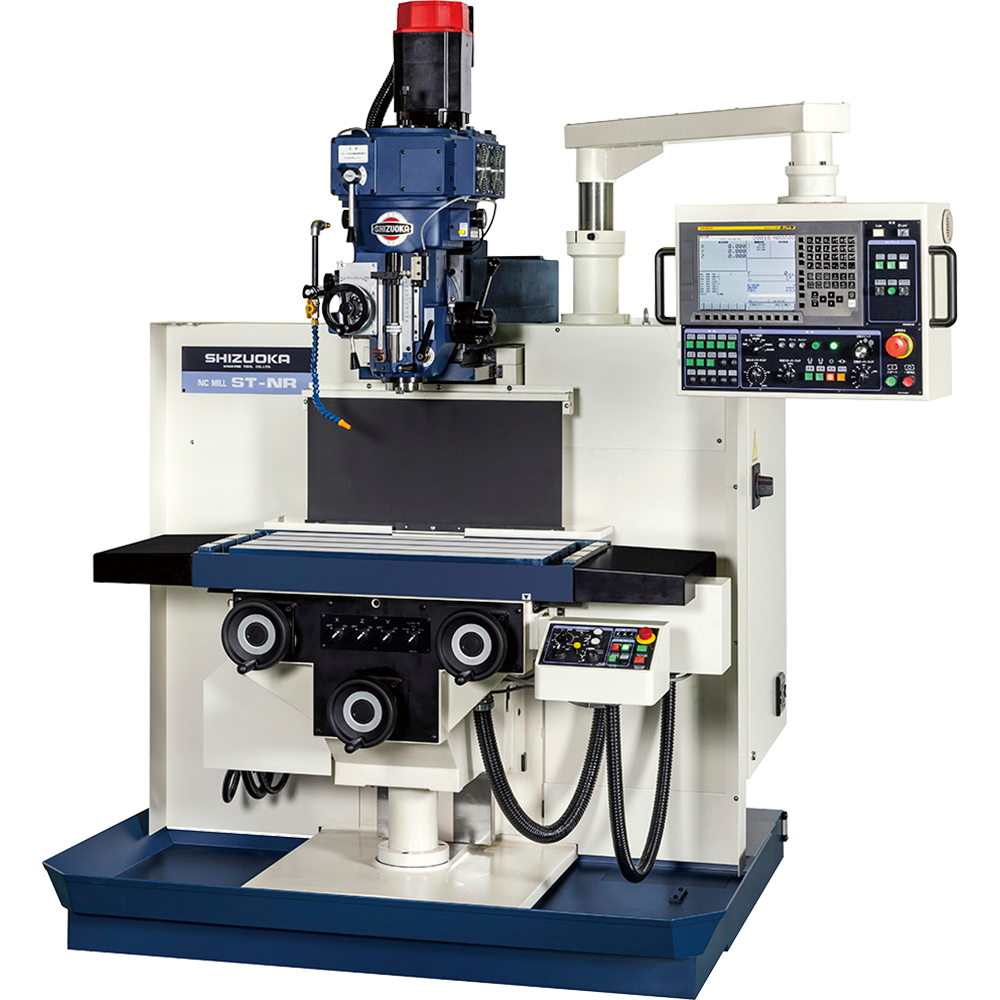

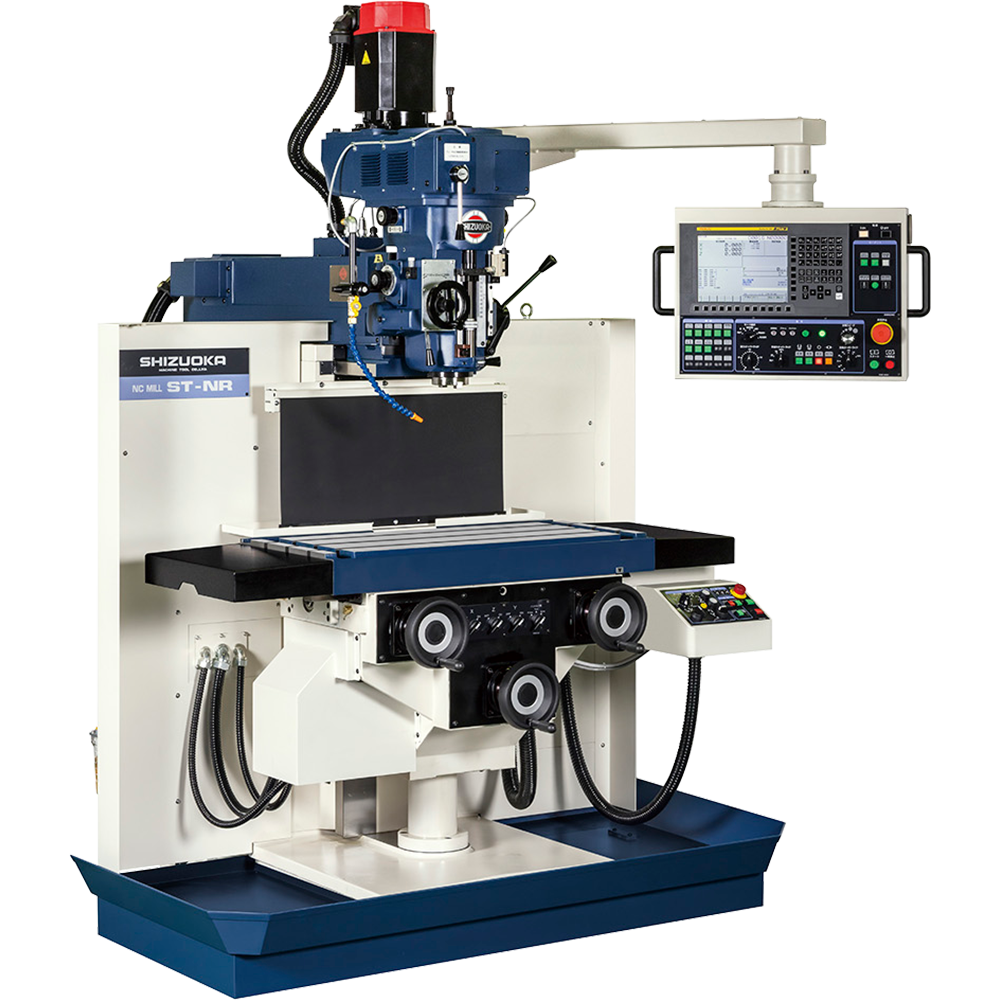

ST-NR CNCヒザ形立フライス盤
●テーブル移動量に対し機械をコンパクトにまとめた省スペースモデル●テーブルは前後に移動しないためワークへのすぐれた接近性と操作性●ハンドル、送りスイッチを機械前面に配置し、手動機では加工が難しい円弧や斜め加工も加工ガイダンス機能により簡単に加工可能。
最小の床面積で
最大級の加工エリアを実現

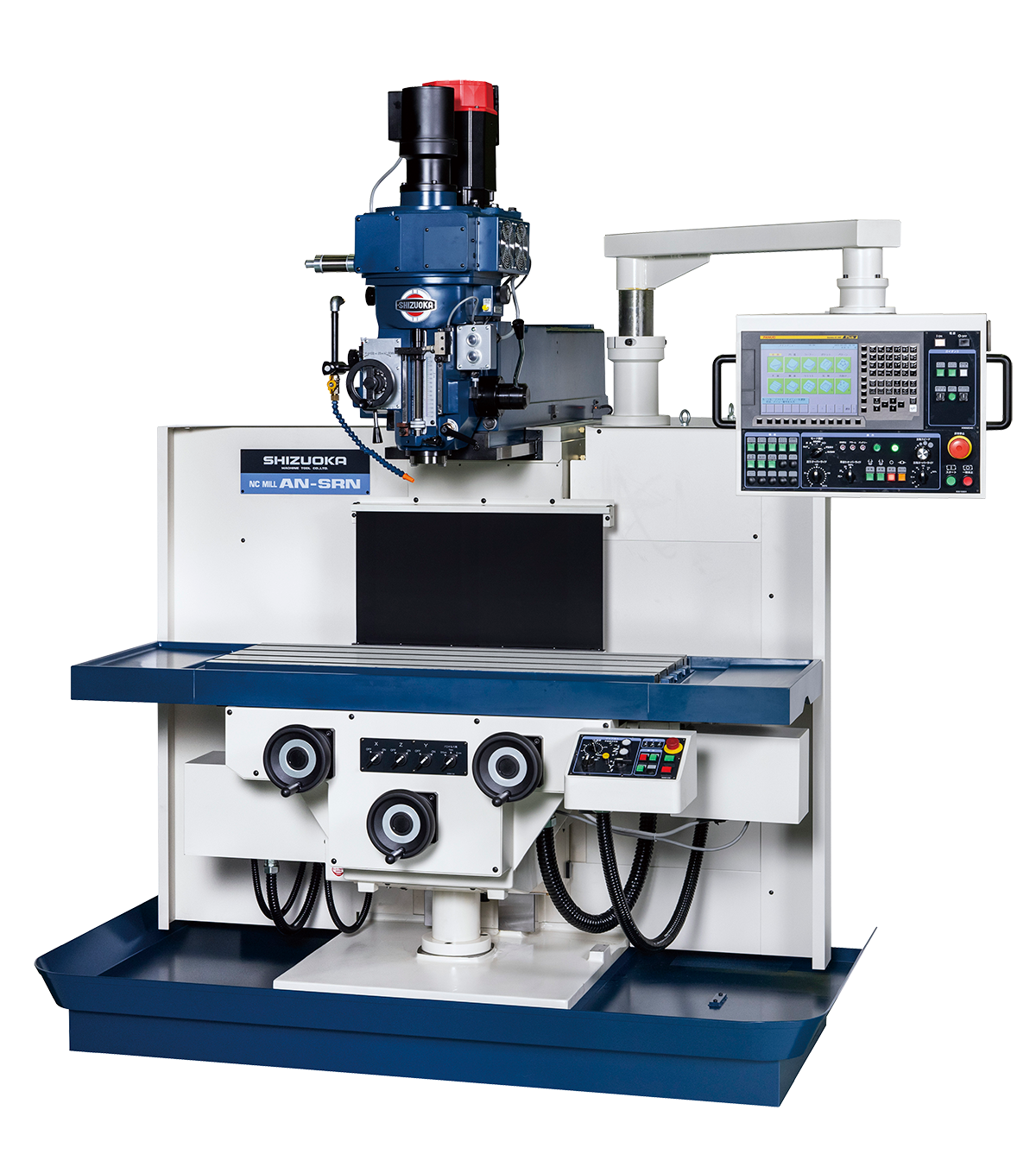

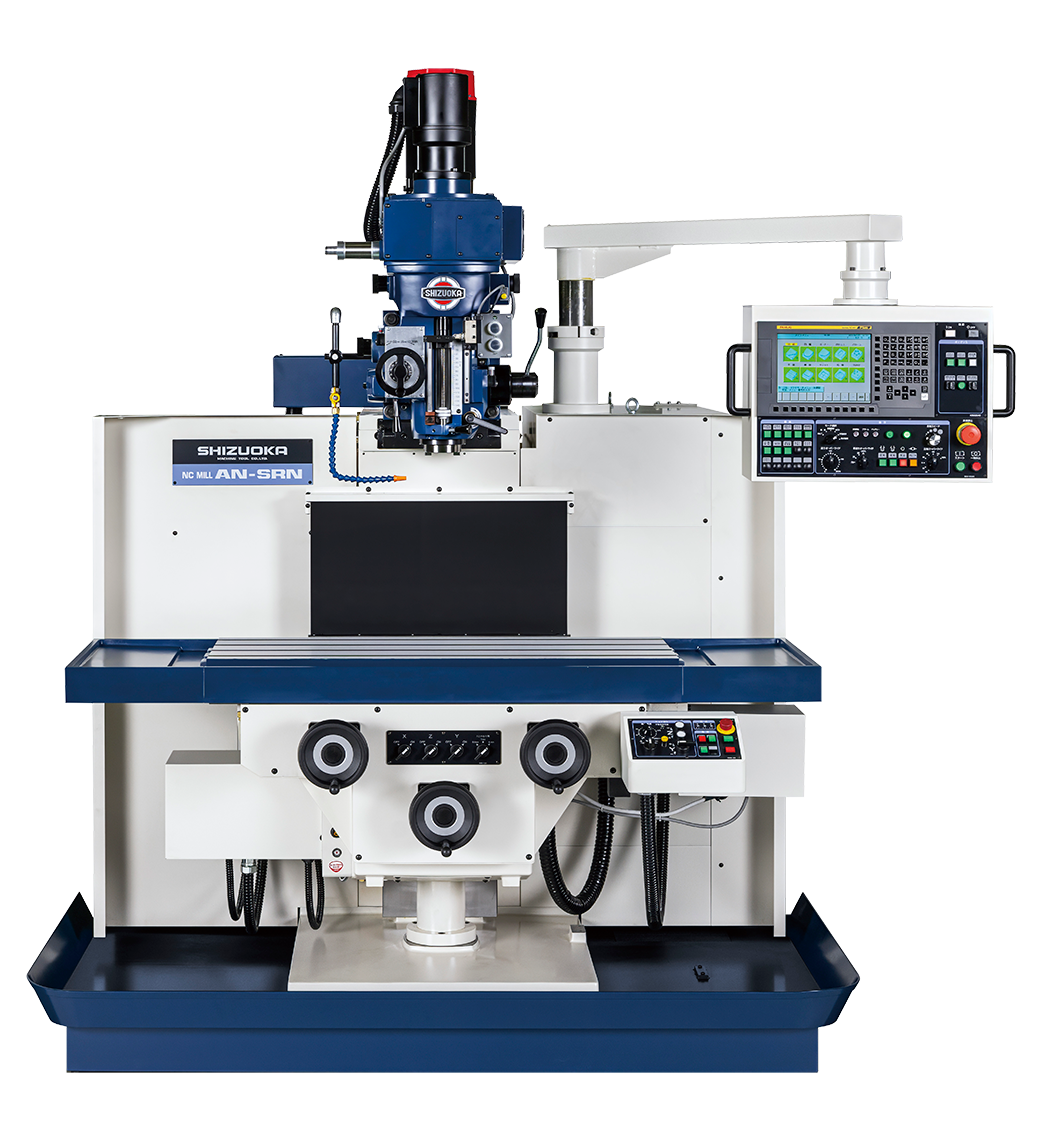

AN-SRN/AN-SRN6ATC CNCヒザ形立フライス盤
●軸移動量クラス最大級の加工範囲を実現したＣＮＣヒザ形立フライス盤●ＮＣ機の正確さと手動機の使い勝手を兼ね備えた、操作性にすぐれた1台●加工ガイダンス機能により、簡単な加工情報入力だけでハンドル＆ジョグ操作での自在な切削が可能●ＡＴＣ仕様はＮＣプログラムによる長時間の無人運転が可能。
クラス最大級の
加工範囲＆高精度加工

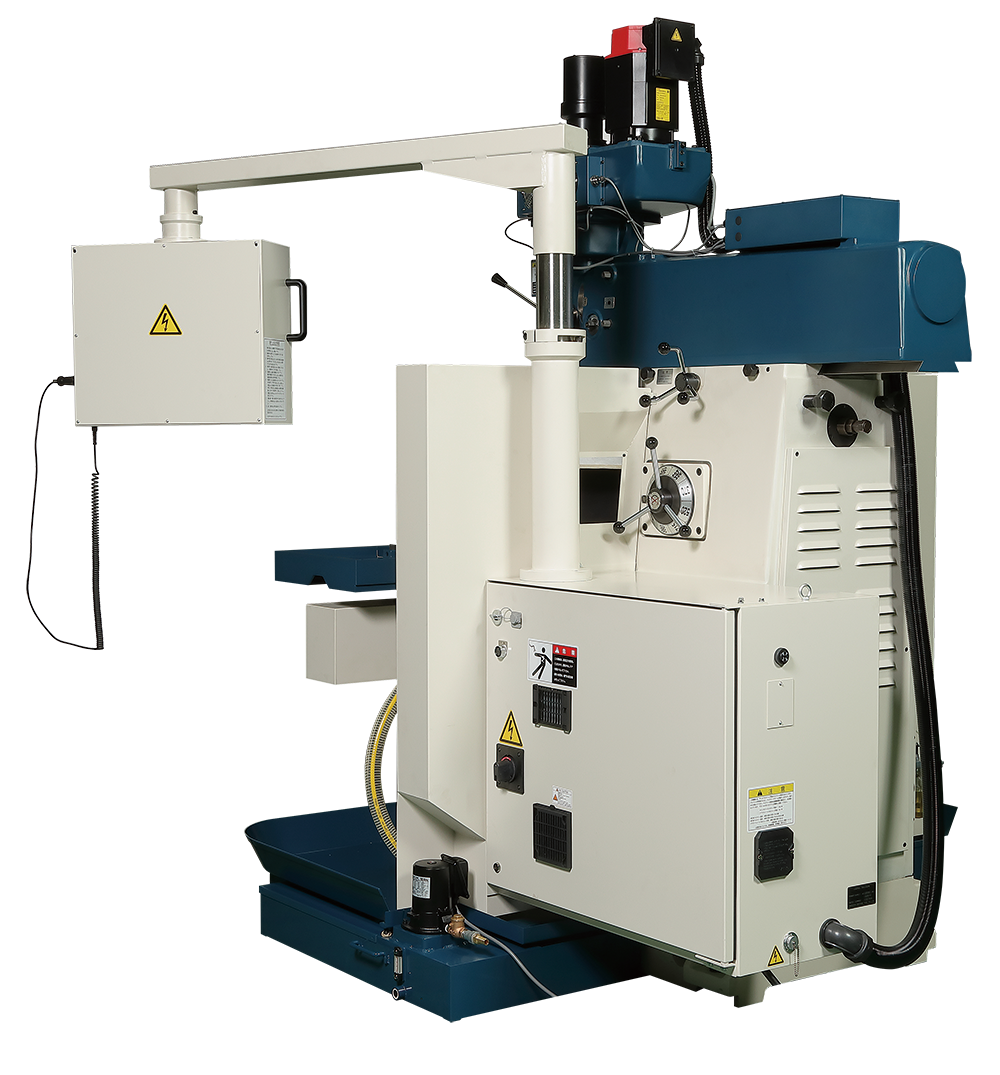

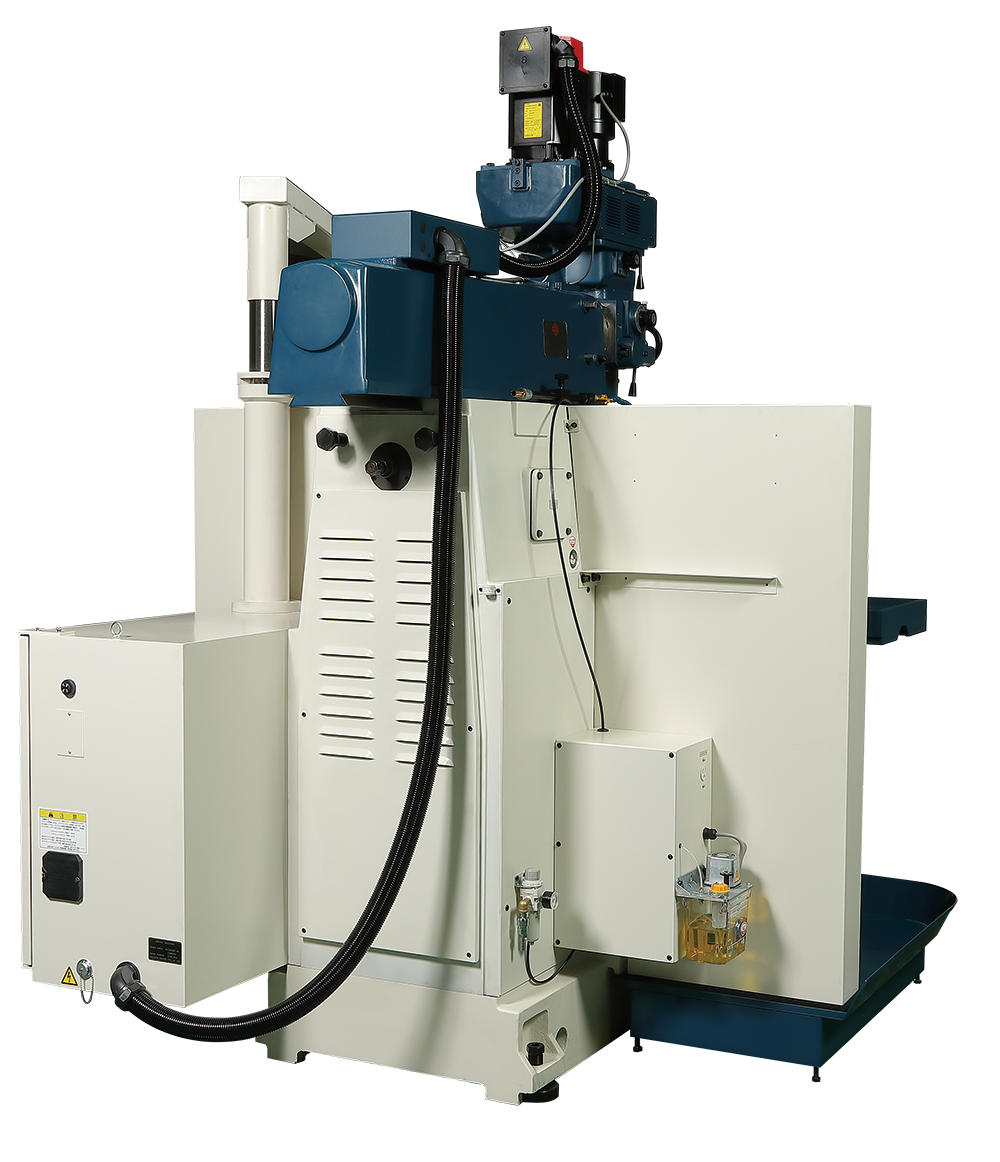

R-3VN CNCヒザ形立フライス盤
●主軸ギヤボックスはオイル潤滑を採用、Ｚ軸は２本のエアシリンダーを採用して上下ボールネジに対する負荷をやわらげ、精度の安定を維持した高精度加工機●ＮＣ機の正確さと手動機の使い勝手を兼ね備えた、操作性にすぐれた1台●組込みイーサネット標準仕様によりＣＡＤ・ＣＡＭのＮＣデータにも対応。
高出力主軸と高剛性構造が生む
高水準の重切削

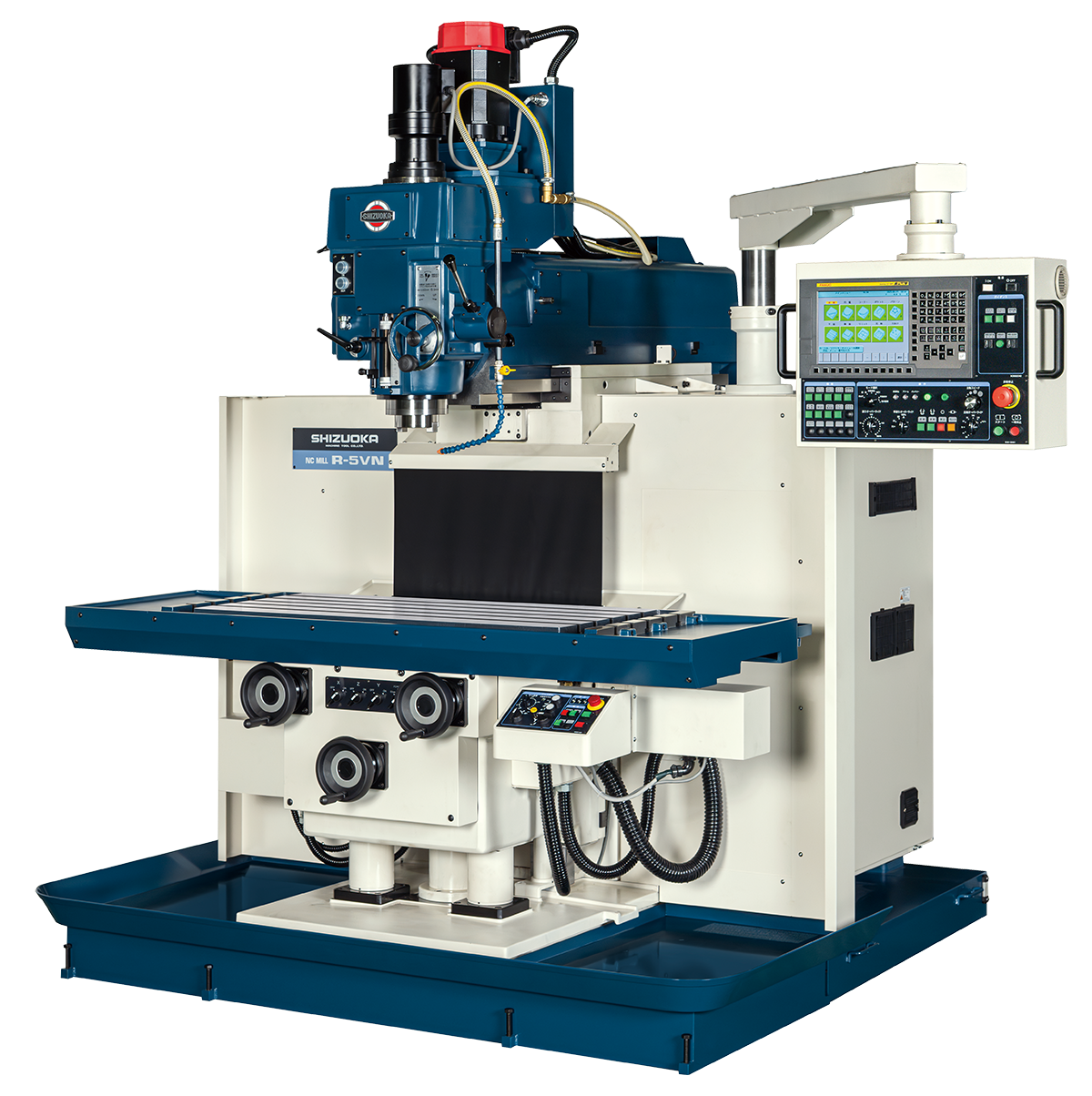

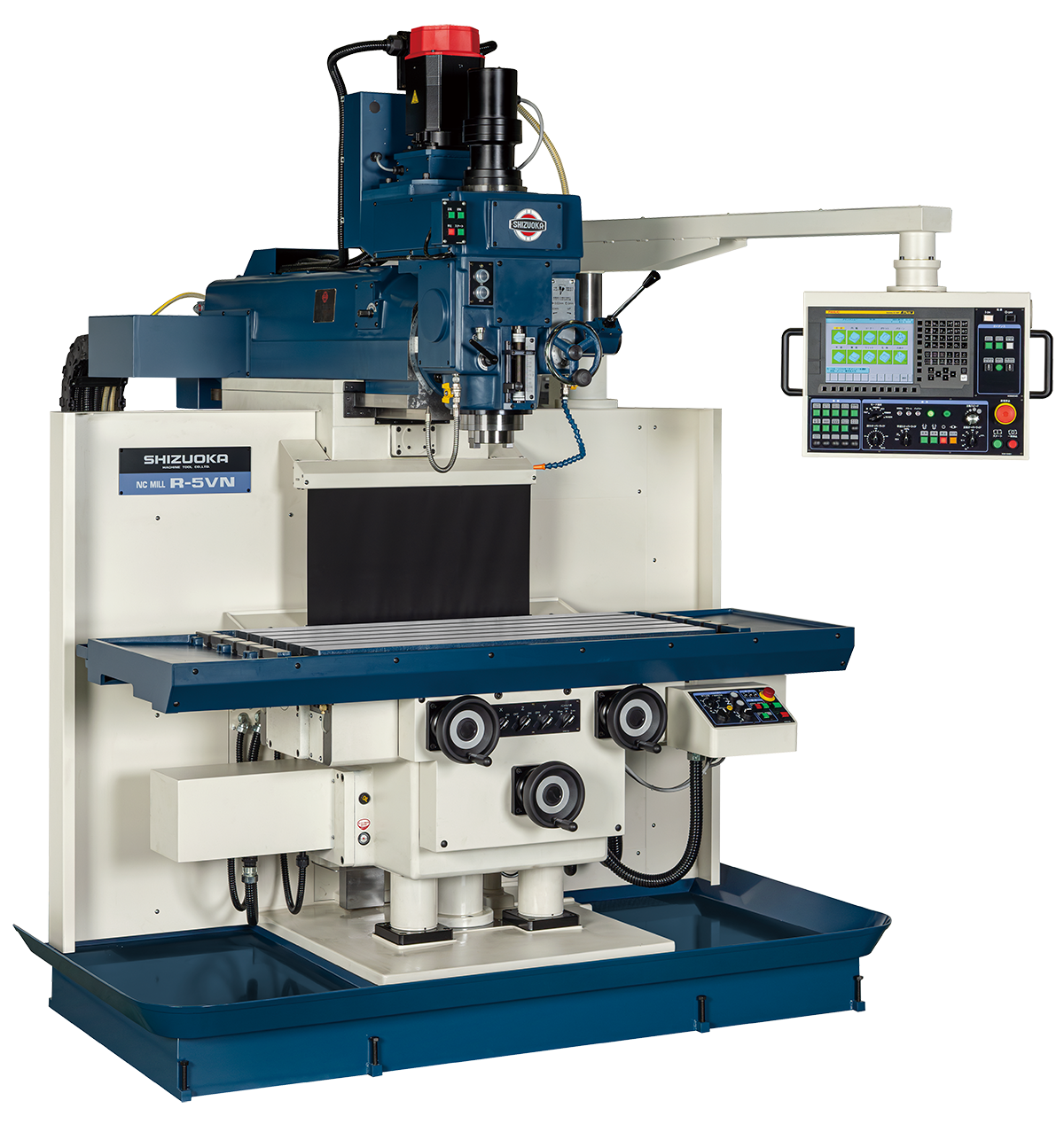

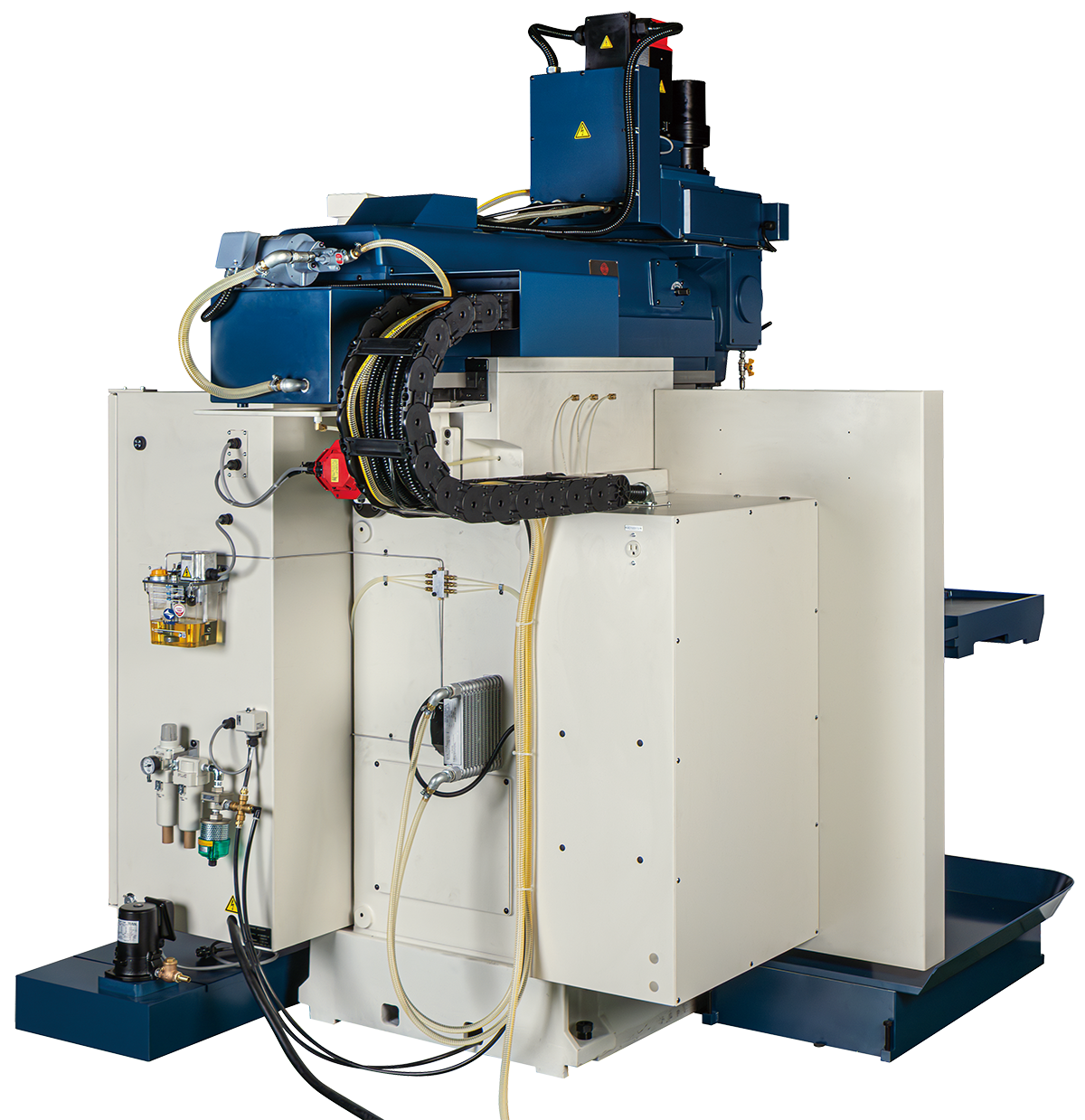

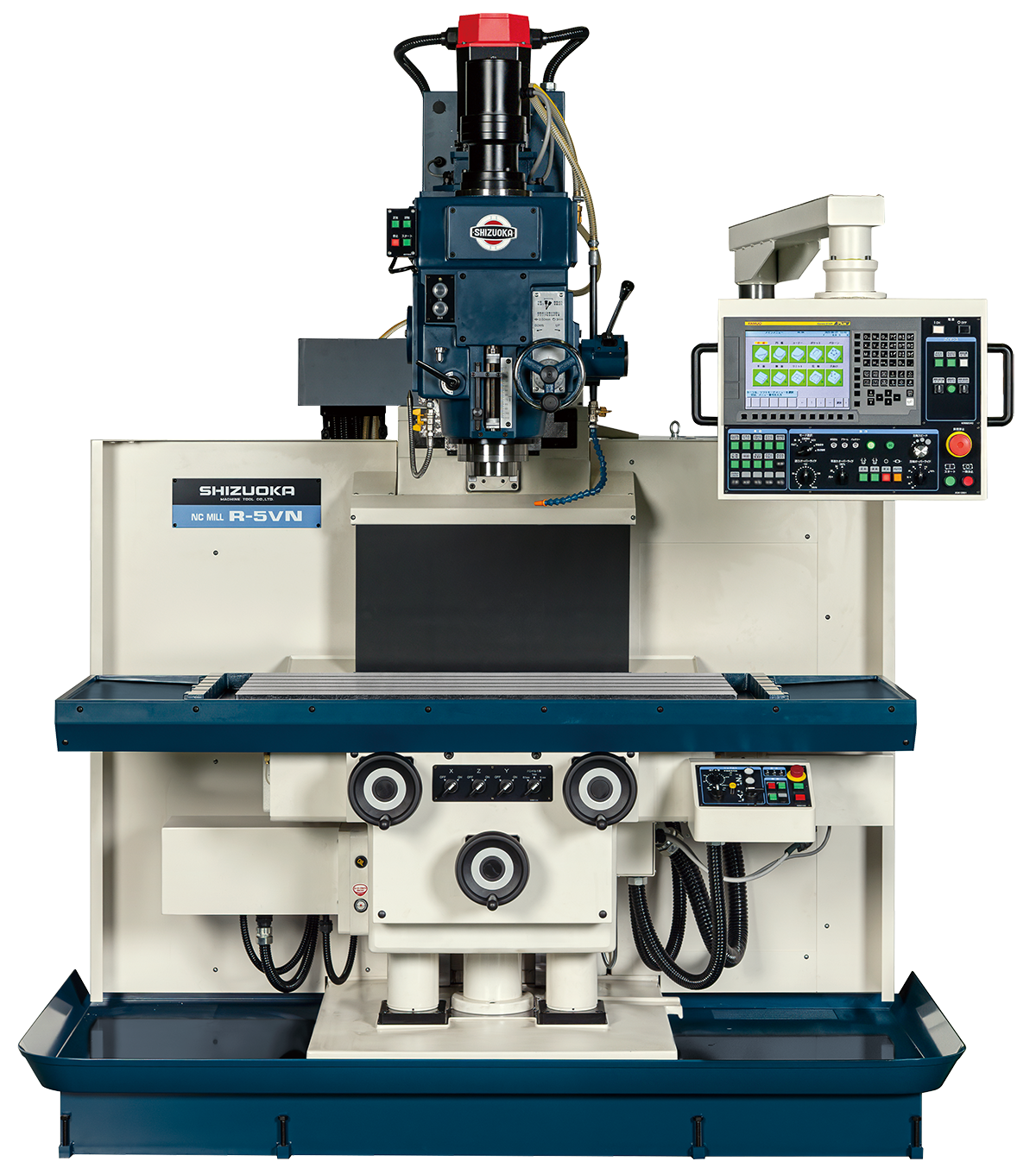

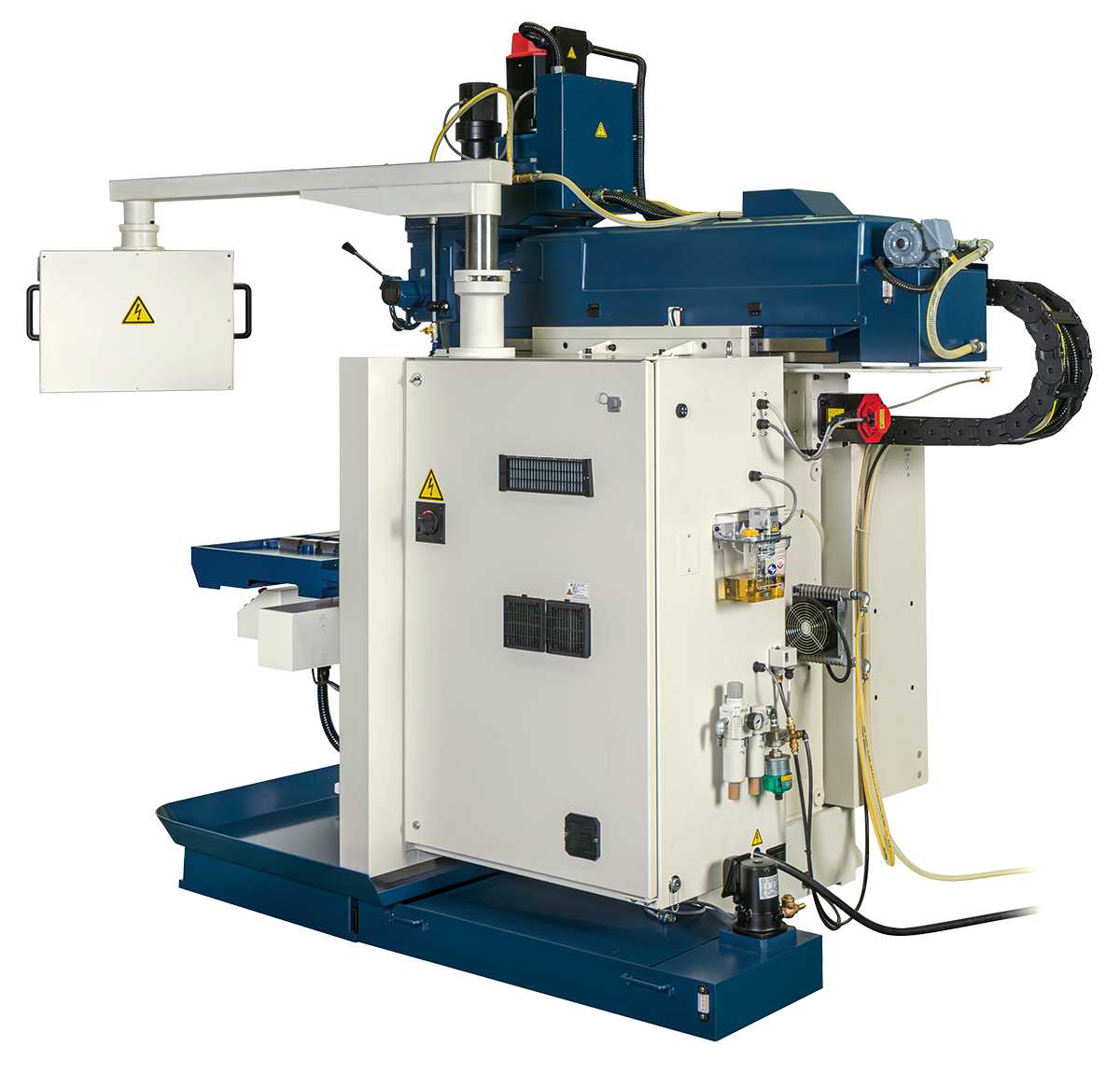

R-5VN CNCヒザ形立フライス盤
●高出力主軸と高剛性構造が高水準の高精度・重切削を実現●加工ガイダンス機能により、簡単な加工情報入力だけでハンドル＆ジョグ操作での自在な切削が可能。
VHヘッド搭載で
多様な素材に多彩な加工

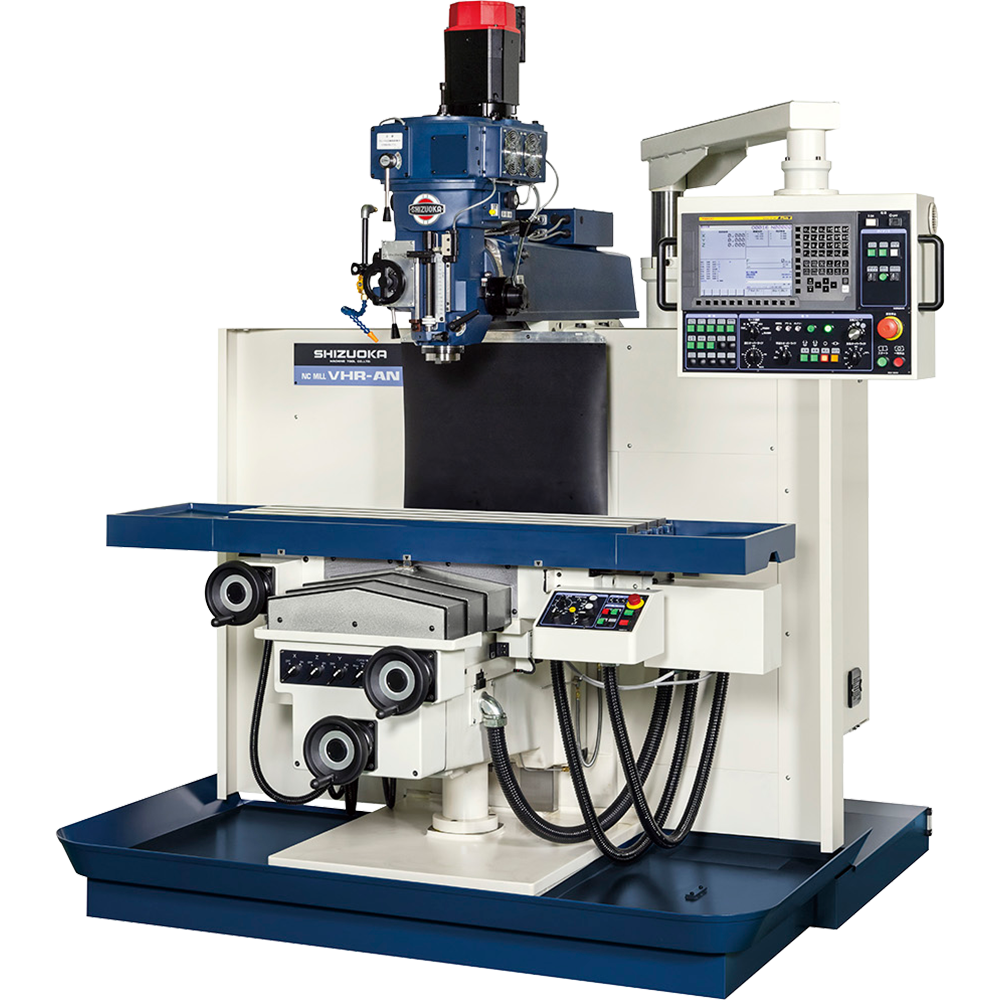

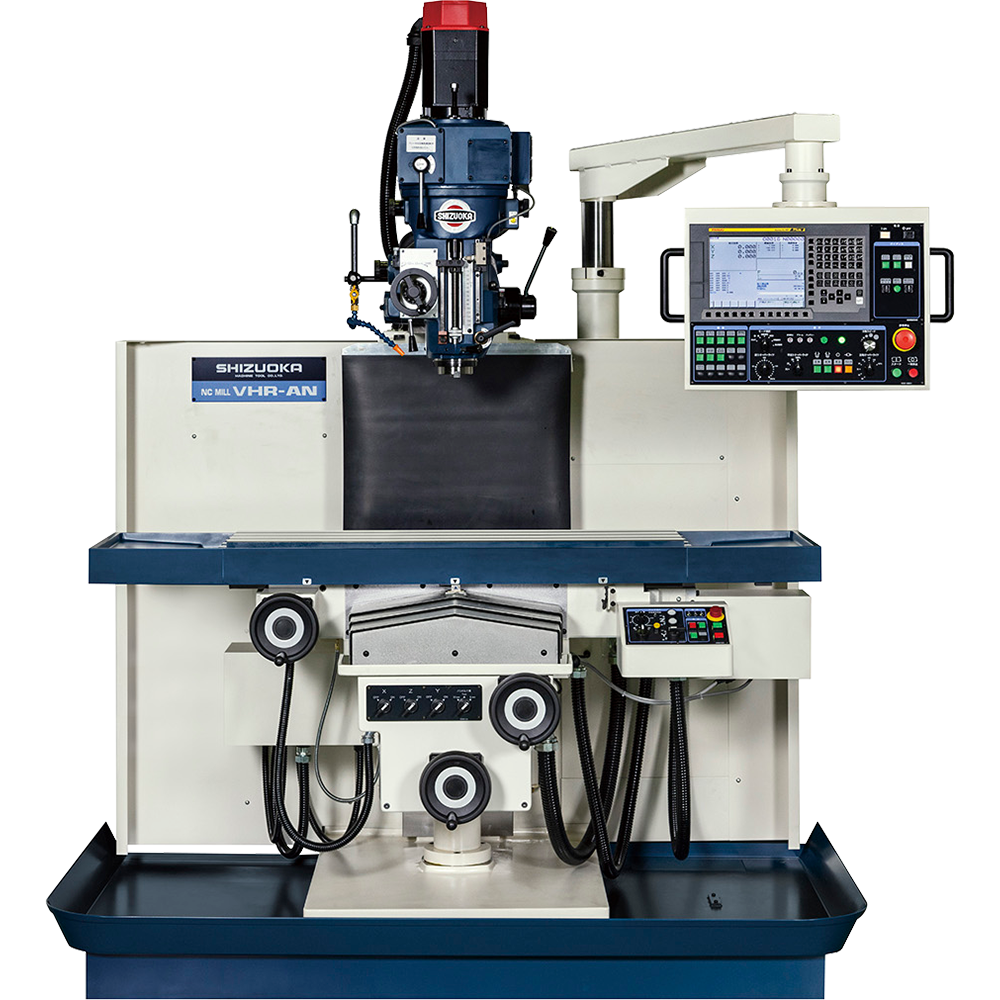

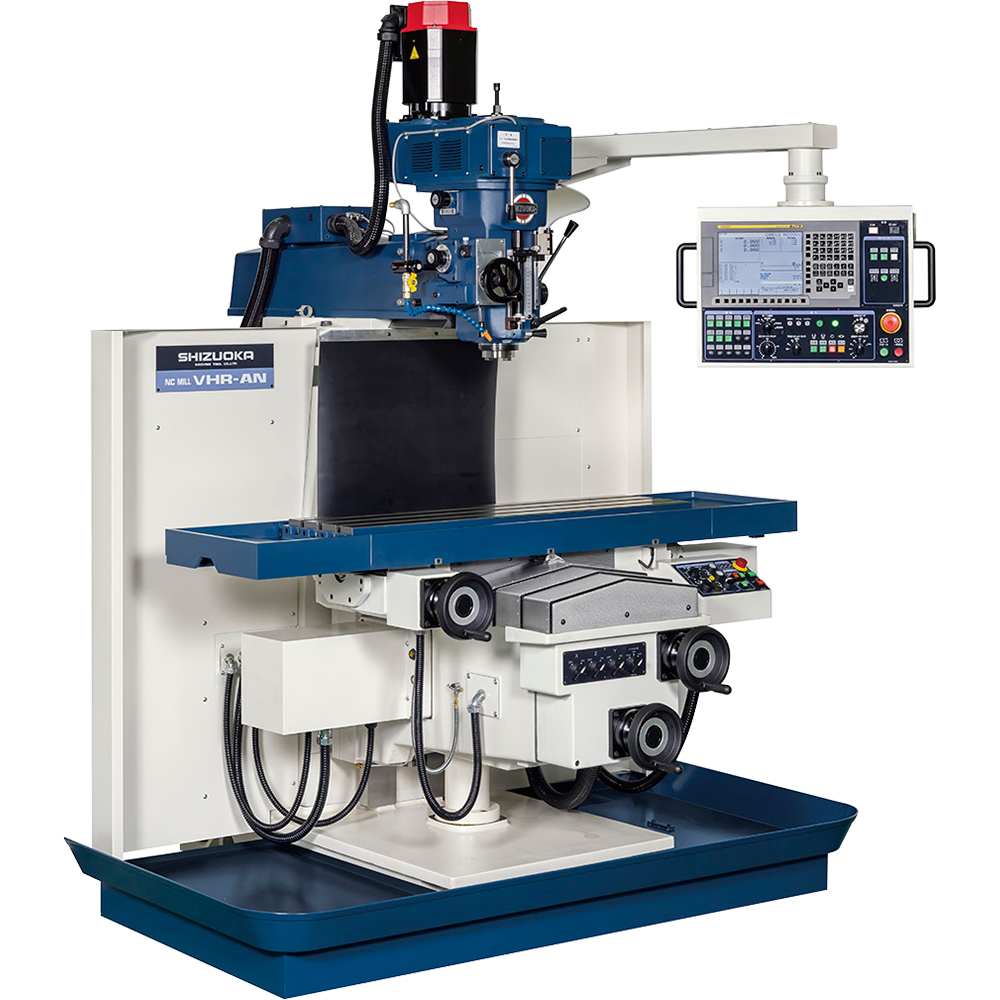

VHR-AN CNCヒザ形立フライス盤
●各送り軸に高精度ボールネジを使用し、Y軸は追従性に優れた中央ガイド方式●幅広チップガード＆オイルパンによる切粉、切削油の飛散防止●摺動面に焼入研削、相手摺動面に特殊樹脂を貼付●自動給油方式を採用。
一台ニ役の加工能力を備える
立横複合形

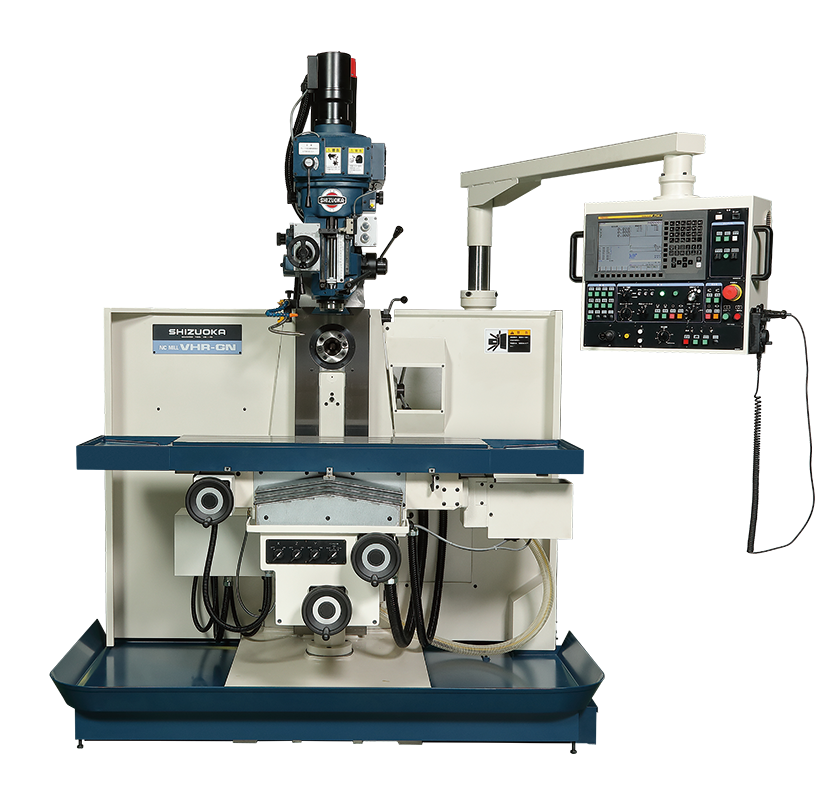

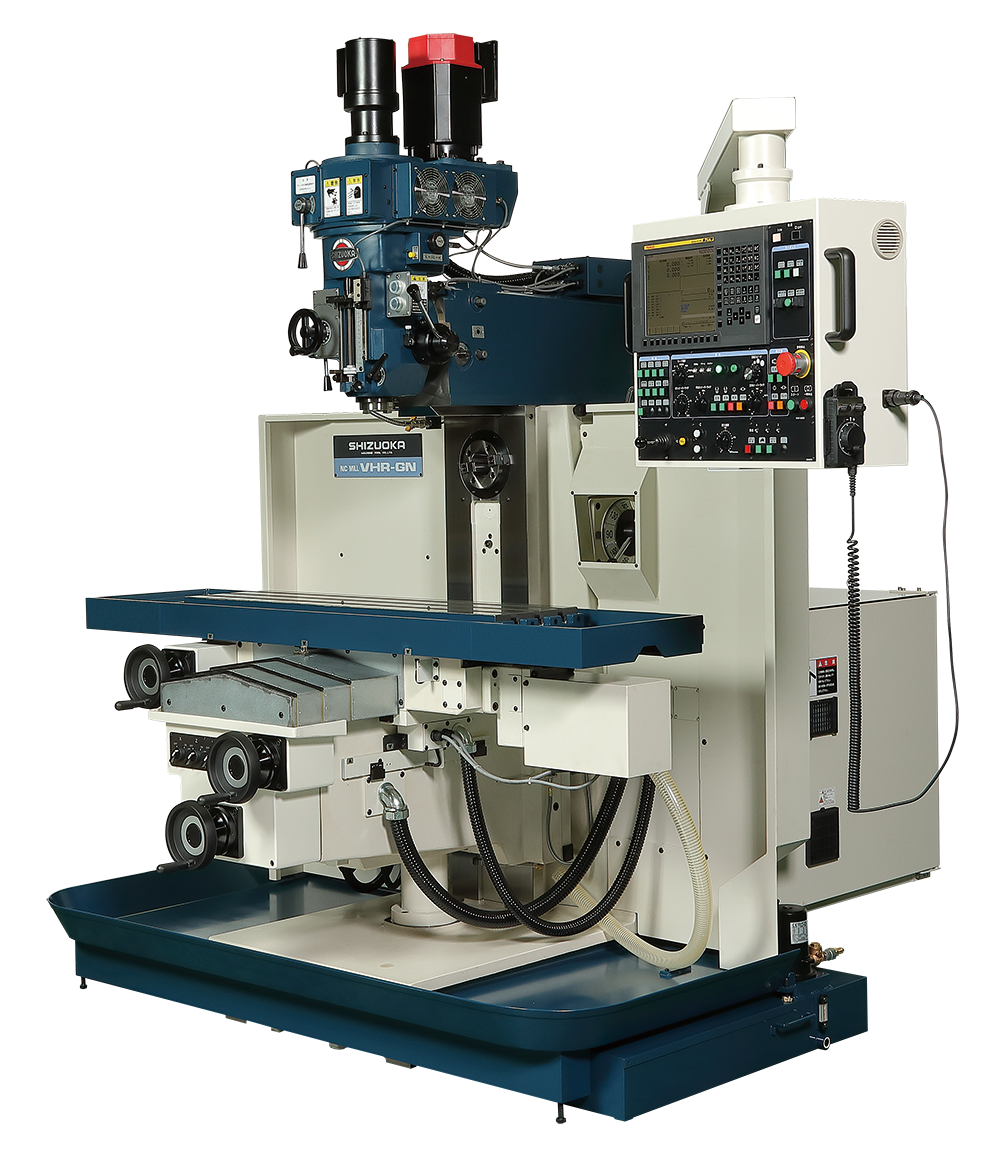

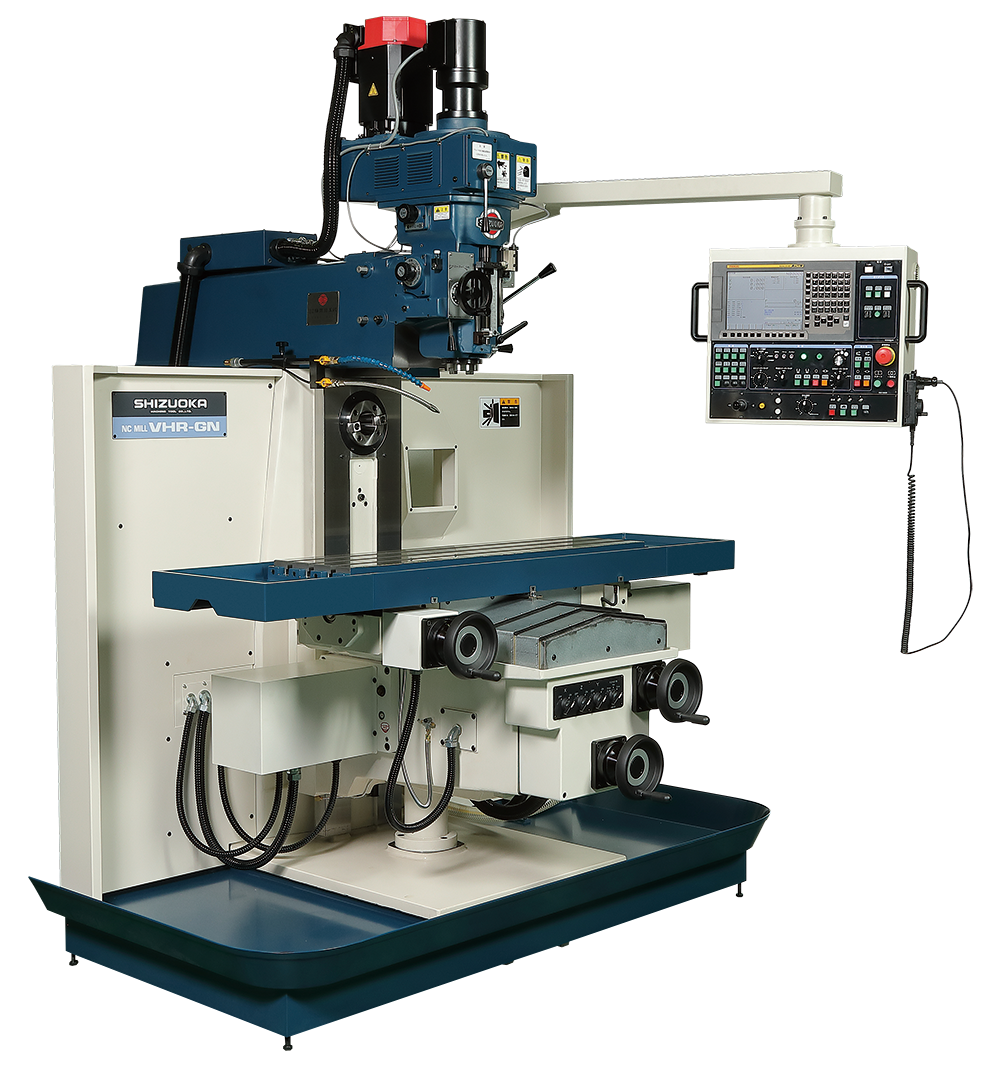

VHR-GN CNCヒザ形立横複合フライス盤
●立形、横形のメリットを併せ持つ汎用性の高いマシン●各送り軸に高精度ボールネジを使用し、Y軸は追従性に優れた中央ガイド方式●幅広チップガード＆オイルパンによる切粉、切削油の飛散防止●摺動面に焼入研削、相手摺動面に特殊樹脂を貼付。
手動機のように思いのままに操れる
CNC重切削機
SV-WN CNCヒザ形立フライス盤
●高剛性を誇るヘッド、コラム構造と高出力、高トルクのスピンドルモーターにより重切削が可能●無段階変速(手動Ｈ／Ｌ切替)主軸により適切な回転速度が設定可能●各送り軸に高精度ボールネジを使用し、Ｙ軸は追従性に優れた中央ガイド方式●汎用機の扱いやすさ、ＮＣ機の正確さを合わせ持ったハイパワーマシン。
同時２軸制御による
斜溝加工にも対応

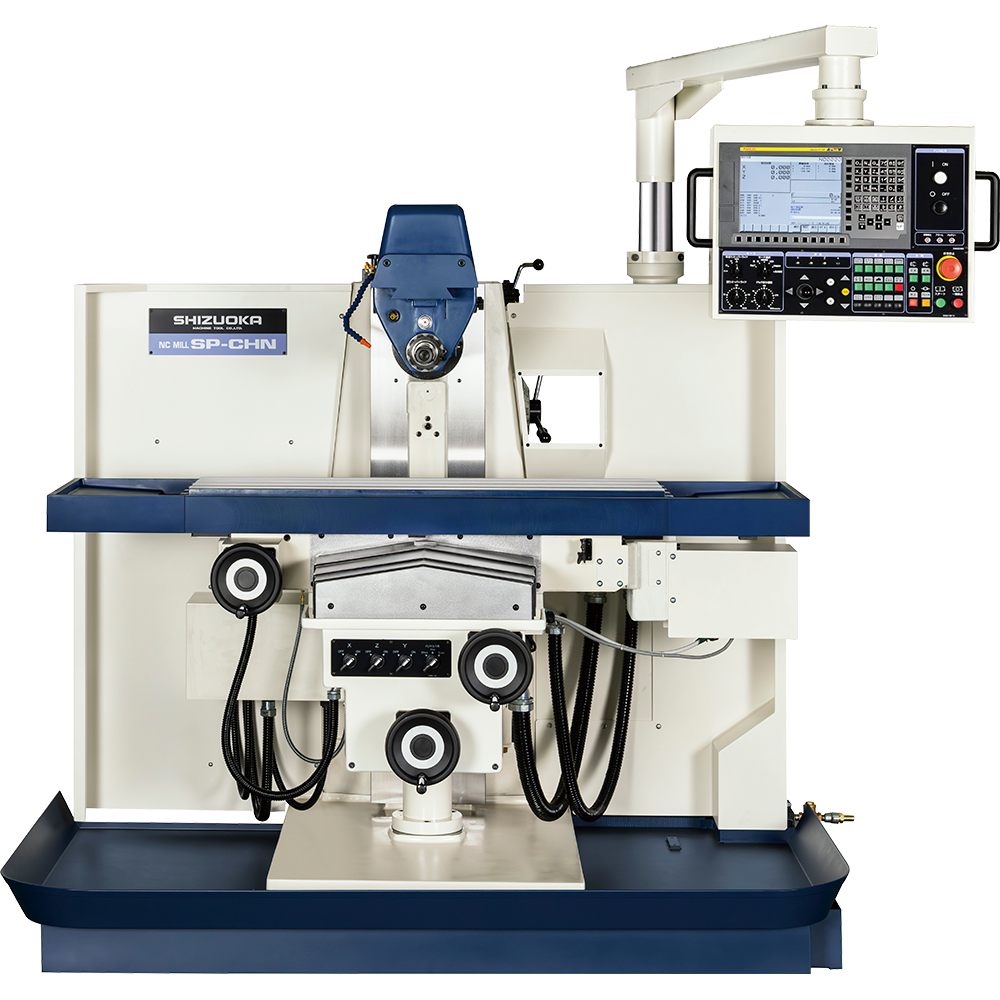

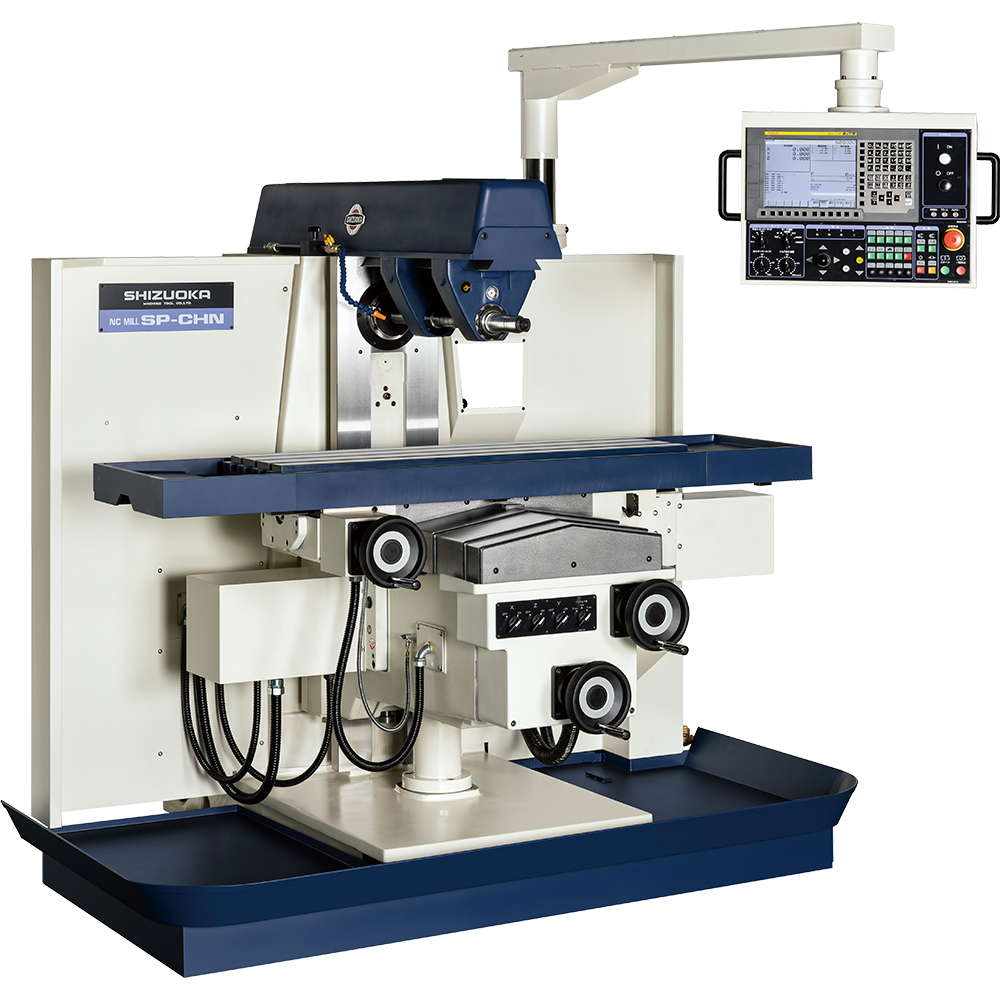

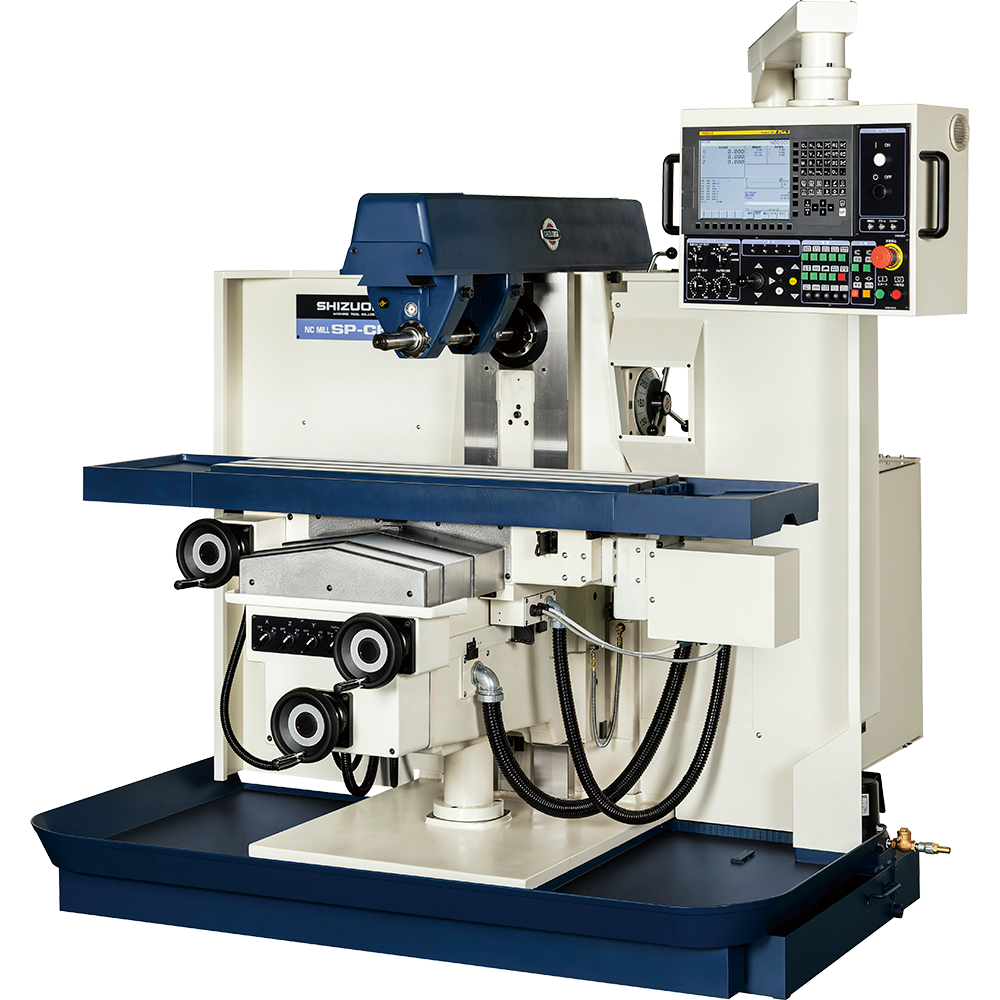

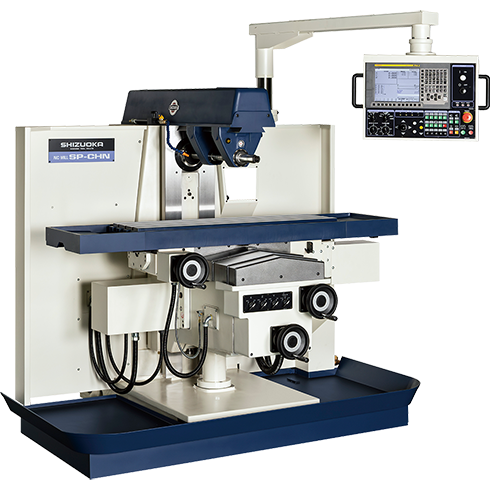

SP-CHN CNCヒザ形横フライス盤
●自動サイクルによる溝加工も可能●２個のアーバーサポートでスムーズな高速重切削●各送り軸に高精度ボールネジを使用し、Y軸は追従性に優れた中央ガイド方式●摺動面に焼入研削、相手摺動面に特殊樹脂を貼付●幅広チップガード、オイルパンが作業環境を向上。
大型ワークの切削に強い。
高出力・高剛性を追求
SMV-10 ATC付CNCベッド形立フライス盤
●複数工程の連続加工、長時間の無人加工を可能にする２４本ATC装置●３軸丸ハンドルと加工ガイダンス機能で「円弧」も「斜め」も思いのまま●分厚い角型すべりガイド構造の摺動面と高出力を誇るギヤタイプヘッド。
おもな特長
加工内容、ワークサイズ、フロアスペースに最適な一台を選べる多彩なモデルラインナップ。
立形・横形・複合形の3タイプに、主軸番手も40番・50番を用意した「テーブル前後移動（Ｙ軸）シリーズ」。そして、前後移動量350～520ｍｍと小型から中型までが揃う「ヘッド前後移動（Ｙ軸）シリーズ」など、多彩なCNCヒザ形フライス盤を揃えています。
加工ガイダンス機能の搭載で斜めも円弧も穴あけも、簡単な対話型入力で思いのまま。
加工ガイダンス機能の搭載により、対話画面に数値を入力するだけで「円弧加工」「斜め加工」「穴あけ」や「位置決め」などの加工を実現。プログラムの知識がなくても思いのままに複雑な加工が可能になります。
６本ＡＴＣ仕様のモデルを設定。標準仕様なみの省スペースで長時間連続運転を実現。
新たに6本ＡＴＣ仕様がラインナップ追加（ＳＴ－ＮＲ、ＡＮ－ＳＲＮに設定）。標準仕様と変わらない省スペースのマシンにより、手動操作によるハンドル加工はもちろん、ＮＣプログラムによる長時間無人運転を可能にしました。
大型ワークの重切削に強いベッド形「SMV-10」も用意し単品から量産まで、あらゆる加工に対応。
高出力ギアヘッドと分厚い角型すべりガイド構造を持つベッド形ＣＮＣフライス盤（SMV-10）もラインアップ。２４本ＡＴＣによるMCなみの加工能力と３軸ハンドル＆加工ガイダンス機能による思いのままの「斜め」「円弧」加工を両立し、単品から量産まであらゆる加工に対応します。
主仕様比較
（← → スクロールしてご覧ください）
| テーブル作業面 （mm） | 移動量 （mm） | 主軸穴 | 主軸回転速度 （min-1） | 主軸モータ （kW） | ATC （本） | 機械質量 （kg） |
|
|---|---|---|---|---|---|---|---|
| ST-NR | 900×350 | Ｘ600×Ｙ350×Ｚ400 | NT40 | 6,000 | AC3.7 / 2.2 | − | 2,000 |
| AN-SRN | 1,100×400 | Ｘ750×Ｙ450×Ｚ400 | NT40 | 6,000 | AC3.7 / 2.2 | − | 3,000 |
| AN-SRN6ATC | 1,100×400 | Ｘ750×Ｙ450×Ｚ400 | BT40 | 6,000 | AC3.7 / 2.2 | 6 | 3,100 |
| R-3VN | 1,100×400 | Ｘ750×Ｙ450×Ｚ400 | NT40 | 6,000 | AC3.7 / 2.2 | − | 3,000 |
| R-5VN | 1,300×500 | Ｘ820×Ｙ520×Ｚ410 | NT50 | 4,000 | AC5.5 / 3.7 | − | 4,500 |
| VHR-AN | 1,100×280 | Ｘ700×Ｙ320×Ｚ400 | NT40 | 6,000 | AC3.7 / 2.2 | − | 2,700 |
| VHR-GN | 1,100×280 | Ｘ700×Ｙ300×Ｚ400 | 立軸 NT40 横軸 NT50 | 立軸 6,000 横軸 1,400 | 立軸 AC3.7 / 2.2 横軸 AC3.7 | − | 2,900 |
| SV-WN | 1,100×280 | Ｘ700×Ｙ320×Ｚ400 | NT50 | 1,800 | AC7.5 / 5.5 | − | 3,200 |
| SP-CHN | 1,100×280 | Ｘ700×Ｙ300×Ｚ400 | 横軸 NT50 | 1,400 | AC3.7 | − | 2,600 |
| SMV-10 | 1,300×500 | Ｘ1,050×Ｙ520×Ｚ520 | BT50 | 3,000 | AC11 / 7.5 | 24 | 6,600 |
